孔板流量計
一體化差壓式孔板流量計由標準或非標準節流裝置、三閥組、差壓變送器、安裝和聯接附件等組成；氣體、蒸汽等介質可以選配多參數差壓變送器的超級一體化差壓式流量計。
在石油、化工、冶金、電力、輕工、輕紡、科研、軍工等行業的生產過程中，至今仍大量地使用著各種類型的差壓流量計進行流量的測量、控制和調節。
標準孔板—這是一類規格最多的標準節流裝置，是節流裝置中結構最簡單、適應性最強的一種產品，廣泛使用在各種流體特別是氣體流量測量中，其設計、制造和使用均符合國際標準ISO5167的規定，并按照國標JJG640-97進行檢定。標準孔板按照取壓方式可分為角接取壓（包括環室取壓和單獨鉆孔取壓兩種）、法蘭取壓、徑距取壓（D-D/2）三種類型。

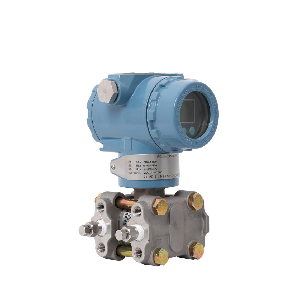

節流孔板 差壓變送器

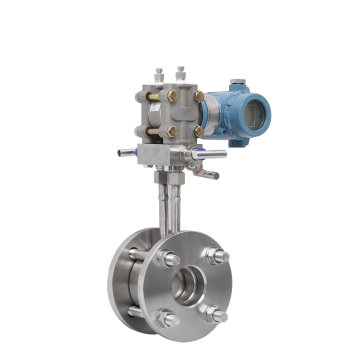

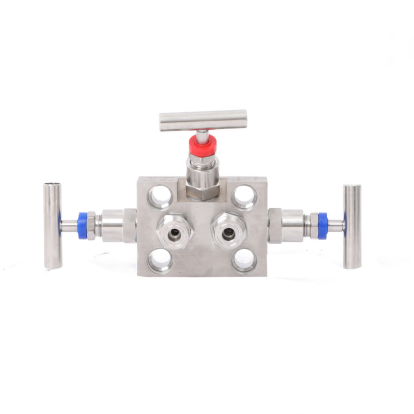

一體化孔板流量計 三閥組
名稱 | 規格 |
執行標準 | IS05167; GB/T2624 |
測量介質 | 氣體，液體，蒸汽 |
型 式 | 法蘭式，夾持式，焊接式 |
公稱通徑DN | DN15～～DN800mm（或更大） |
被測介質溫度 | -185℃～+650℃ |
耐壓范圍 | 0～32mpa |
取壓方式 | 角接取壓 （包括環室取壓和單獨鉆孔取壓兩種）、法蘭取壓、徑距取壓 |
節流件/法蘭材質 | 鑄鋼 304SS 316L HC Ti 15Crmo 310S |
防護等級 | IP65 |
精度等級 | ±1.0級％ ±1.5級％ |
安裝方式 | 法蘭安裝 法蘭夾持 焊接 |
安裝直管段 | 前10D后5D D為管道內經 |

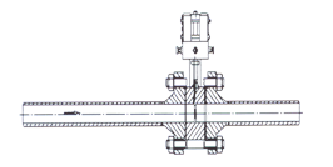

一體化式孔板流量計(法蘭式) (對夾式) 一體化式孔板流量計(帶測量管) 一體化式孔板流量計(高溫)

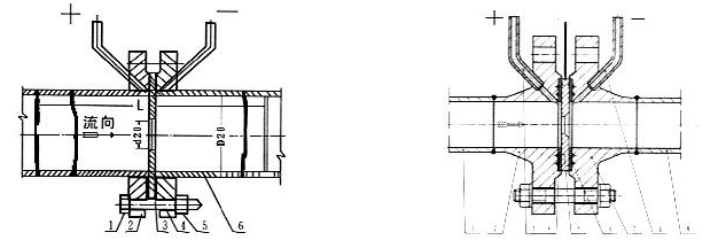

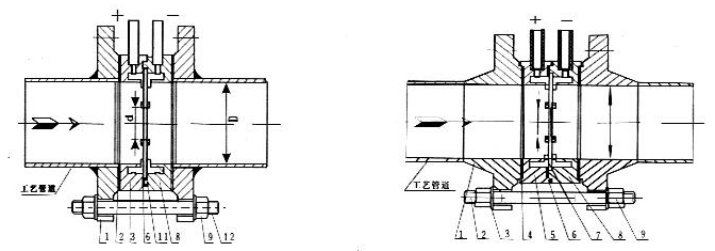

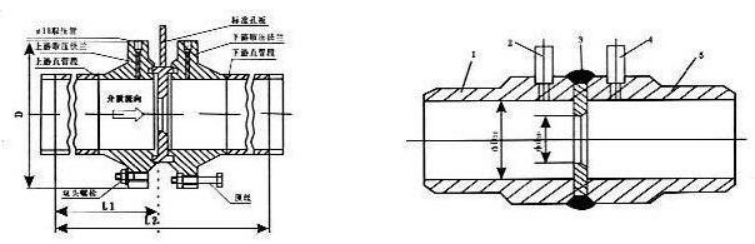

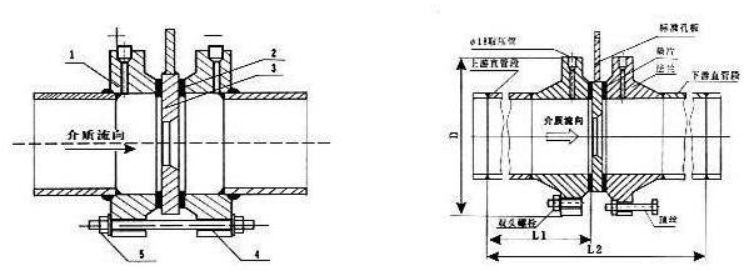

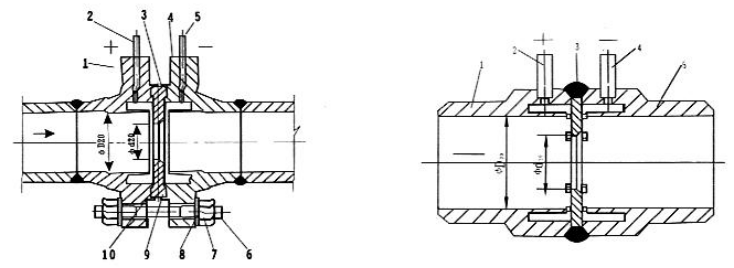

環室取壓標準孔板結構（DN≤400，PN≤2.5MPa） 環室取壓標準孔板結構（DN≤400，PN≤6.3MPa）
環室取壓標準孔板結構（DN≤400，PN≤2.5MPa） 環室取壓標準孔板結構（DN≤400，PN≤6.3MPa）
環室取壓標準孔板結構（DN≤400，PN≤2.5MPa） 環室取壓標準孔板結構（DN≤400，PN≤6.3MPa）
環室取壓標準孔板結構（DN≤400，PN≤2.5MPa） 環室取壓標準孔板結構（DN≤400，PN≤6.3MPa）
環室取壓標準孔板結構（DN≤400，PN≤2.5MPa） 環室取壓標準孔板結構（DN≤400，PN≤6.3MPa）
直管段要求 孔板與阻流件之間所要求的直管段長度（無流動調整器）（數值以管徑D倍數表示）
孔 板 上 游 側 （入口） | ||||||||||||||
直徑比β | 單個90o彎頭兩個90o彎頭在任意平面（S＞30D）① | 在同一平面上的兩個90o彎頭，S形狀(30D≥S＞10D)① | 在同一平面上的兩個90o彎頭，S形狀(10D≥S)① | 在垂直平面上的兩個90o彎頭，(30D≥S≥5D)① | 在垂直平面上的兩個90o彎頭，(5D＞S)①② | 單個90o三通 | 單個45o彎頭在同一平面上的兩個45o彎頭，S形狀(S＞22D)① | |||||||
A | B | A | B | A | B | A | B | A | B | A | B | A | B | |
0.20 | 6 | 3 | 10 | 10 | 10 | 10 | 19 | 18 | 34 | 17 | 9 | 3 | ⑤ | ⑤ |
0.40 | 16 | 3 | 10 | 10 | 10 | 10 | 44 | 18 | 50 | 25 | 9 | 3 | 30 | 9 |
0.50 | 22 | 9 | 18 | 10 | 22 | 10 | 44 | 18 | 75 | 34 | 19 | 9 | 30 | 9 |
0.60 | 42 | 13 | 30 | 18 | 42 | 18 | 44 | 18 | 65 | 25 | 29 | 18 | 30 | 18 |
0.67 | 44 | 20 | 44 | 18 | 44 | 20 | 44 | 20 | 60 | 10 | 36 | 18 | 44 | 18 |
0.75 | 44 | 20 | 44 | 18 | 44 | 22 | 44 | 20 | 75 | 18 | 44 | 18 | 44 | 18 |
孔 板 上 游 側 （入口） | 孔板下游側（出口） | |||||||||||
直徑比β | 漸縮管在1.5D到3D的長度內由2D變?yōu)镈 | 漸擴管在D到2D的長度內由0.5D變?yōu)镈 | 全孔球閥或閘閥全開 | 對稱突縮管 | 溫度計套管或插口③直徑小于0.03D④ | 前面全部阻流件類型和密度計套管 | ||||||
A | B | A | B | A | B | A | B | A | B | A | B | |
0.20 | 5 | 5 | 16 | 8 | 12 | 6 | 30 | 15 | 5 | 3 | 4 | 2 |
0.40 | 5 | 5 | 16 | 8 | 12 | 6 | 30 | 15 | 5 | 3 | 6 | 3 |
0.50 | 6 | 5 | 18 | 9 | 12 | 6 | 30 | 15 | 5 | 3 | 6 | 3 |
0.60 | 9 | 5 | 22 | 11 | 14 | 7 | 30 | 15 | 5 | 3 | 7 | 3.5 |
0.67 | 12 | 6 | 27 | 14 | 18 | 9 | 30 | 15 | 5 | 3 | 7 | 3.5 |
0.75 | 22 | 11 | 38 | 19 | 24 | 12 | 30 | 15 | 5 | 3 | 8 | 4 |
