檢測桿截面的形狀有圓形截面，菱形截面，卵形截面等多種型式，其流量系數(shù)穩(wěn)定、能耗少。

型　　號：LGZWA

取壓方式：特殊取壓

適用壓力：≤25.0MPa

適用管徑：100～3000mm

精度等級：2.0

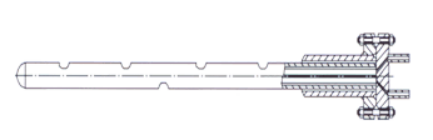

結構形式：(如上圖所示)

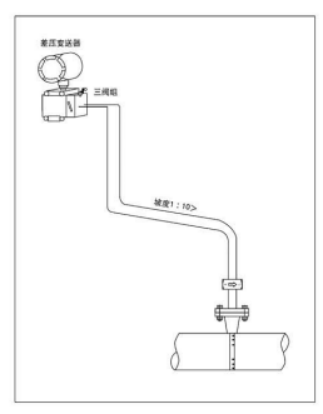

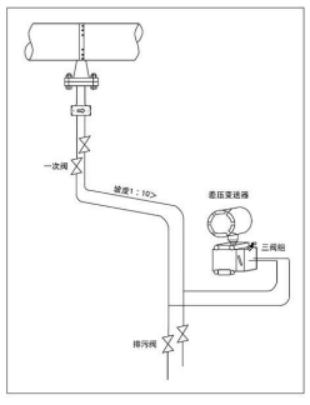

 氣體管路連接示意圖                              液體管路連接示意圖

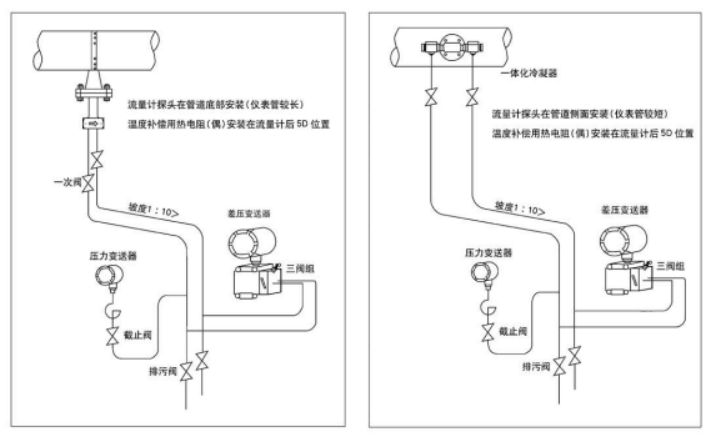

 蒸汽測量管路連接示意圖

傳感器的型式

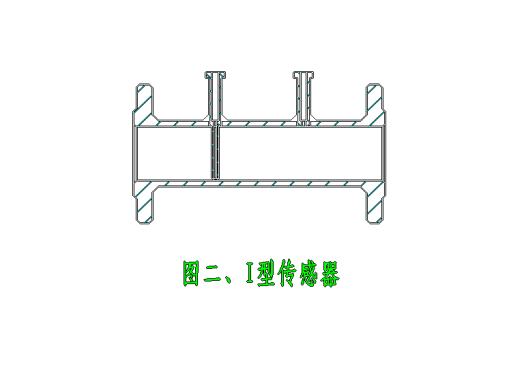

Ⅰ型，適用于（20～50）㎜的管道，外形如圖2所示。其檢測桿直徑一般為4.5～6.5㎜，傳感器與管道的連接方式有兩種：一種是螺紋連接，另一種是法蘭連接。用于高壓測量時都采用法蘭連接，如下圖所示

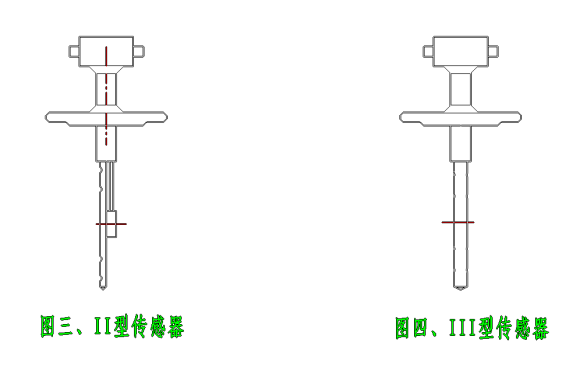

Ⅱ型，適用于40～100㎜的管道，外形如圖3所示。

由于管徑不太大，為了減少阻塞防止干擾，檢測桿的截面尺寸應盡量小。一般直徑不大于8㎜。靜壓取壓管改在檢測桿外面的后側位上。如下圖三所示

Ⅲ型，適用于90～1800㎜的管道(圖四)。

當測量管的直徑較大時，檢測桿的橫截面可以做的粗些，也不會對流場有擾動。此時一般將背面的靜壓取壓管放到迎流面的總壓取壓管中形成一體，使傳感器緊奏，有利于安裝維護。當管徑很大時，且流速很高時，應在管道直徑的另一端安裝一個支撐，加強鋼性。

Ⅳ型，適用300～2750管型。

這類傳感器適用于管道直徑DN大于等于1000㎜，壓力20MPa以上的測量，由于流速增大，作用于檢測桿上的流體沖擊力增大。為了加強剛性除了采用法蘭連接外，還將加粗檢測桿的直徑。這類傳感器有單邊固定和雙邊固定兩種類型。

直管段

由于傳感器是以速度面積法為基礎，采用近似積分理論，用較多的點來描述。

分布方程，并且是在充分發(fā)展的速度分布條件下建立的。所以，為了能得到一個理想的分布，

必須在傳感器前后有一定長度的直管段（見下表）
